產品說明

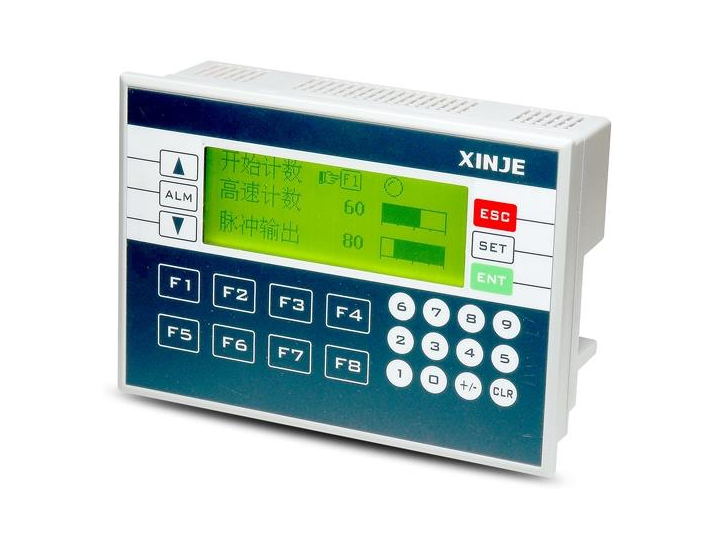

集PLC和HMI功能于一體（OP330文本顯示器&XC系列PLC）
開關量輸入：10點/光耦隔離
開關量輸出：8點/（繼電器輸出、晶體管輸出、繼電器晶體管混合輸出）
LCD顯示：192×64像素（3.7inh）；LCD壽命可達2萬小時
功能鍵多達26個
按鍵靈敏、精確
HMI和PLC編程使用同一根編程電纜
防水等級符合IP20
結構緊湊，大幅度節省電控柜空間
命名規則
|
1： |
系列名稱 |
XP系列：顯示區域不帶觸摸功能 |
|
2： |
PLC類型 |
1：PLC部分為XC1系列 |
|
|
|
2：PLC部分為XC2系列 |
|
|
|
3：PLC部分為XC3系列 |
|
3： |
輸入輸出點數 |
18：10入8出 |
|
4： |
輸出類型 |
R：繼電器輸出 |
|
|
|
T：晶體管輸出 |
|
|
|
RT：晶體管繼電器混合輸出（前2路晶體管輸出） |
|
5： |
是否選配BD板 |
B：XP2系列可帶擴展BD板 |
|
|
|
空：XP2系列不帶擴展BD板 |
注意：XP1系列不支持擴展BD板；XP2系列可選配BD板（以型號是否-B區分）；XP3系列可連接BD板。
型號一覽表
|
XP系列 |
輸出類型 |
||
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
|
|
XP1系列 |
XP1-18R |
XP1-18T |
- |
|
XP2系列 |
XP2-18R-B |
- |
XP2-18RT-B |
|
XP3系列 |
XP3-18R |
XP3-18T |
XP3-18RT |
電氣規格
|
項 目 |
規 格 |
|
|
電氣 特征 |
輸入電壓 |
DC24V |
|
功耗 |
低于10W（TYP2.0W） |
|
|
允許瞬時停電 |
小于20ms |
|
|
耐電壓 |
AC1000V-10mA 1分鐘（信號與地間） |
|
|
絕緣阻抗 |
約10MΩ，DC500V（信號與地間） |
|
|
環境 |
操作溫度 |
0～50℃ |
|
保存溫度 |
–10～60℃ |
|
|
環境濕度 |
20~85%（無凝露） |
|
|
耐振動 |
10~25Hz（X，Y，Z方向各30分鐘2G） |
|
|
抗干擾 |
電壓噪聲： 1000Vp-p |
|
|
周圍空氣 |
無腐蝕性氣體 |
|
|
保護結構 |
符合IP20 |
|
|
結構 |
冷卻方式 |
自然風冷 |
|
外部尺寸 |
172.0*121.0*56.5 |
|
|
面板開孔尺寸 |
164.0*113.0 |
|
|
接口 |
下載口 |
RS-232 |
|
通訊口 |
RS-485 |
|
HMI規格
|
項 目 |
規 格 |
|
|
畫面 屬性 |
類型 |
黃綠色LCD |
|
屏幕大小 |
3.7英寸 |
|
|
使用壽命 |
20000小時以上，環境溫度25℃，24小時運行 |
|
|
顯示區域 |
192*64 |
|
|
對比度 |
電位器可調 |
|
|
文字設定 |
簡/繁體中文，英文 |
|
|
字符尺寸 |
點陣字體，矢量字體 |
|
|
觸摸方式 |
不可觸摸 |
|
|
存儲器 |
畫面 |
64KB FlashROM |
|
數據 |
4KB SRAM |
|
PLC規格
|
項目 |
規格 |
|||
|
XP1 |
XP2 |
XP3 |
||
|
程序執行方式 |
循環掃描方式 |
|||
|
編程方式 |
指令表、梯形圖、C語言并用 |
|||
|
處理速度 |
0.3us |
|||
|
停電保持 |
使用FlashROM及鋰電池 |
|||
|
用戶程序容量 |
32K |
128K |
128K |
|
|
I/O點數 |
輸入10點；輸出8點 |
|||
|
內部線圈點數(M) |
448點 |
8768點 |
8768點 |
|
|
流程（S） |
32 |
1024 |
1024 |
|
|
定時器 （T） |
點數 |
80點 |
640點 |
640點 |
|
規格 |
100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 |
|||
|
計數器 （C） |
點數 |
40點 |
640點 |
640點 |
|
規格 |
16位計數器：設置值K0~32767 32位計數器：設置值-2147483648~＋2147483647 |
|||
|
數據寄存器（D） |
288字 |
2612字 |
9024字 |
|
|
FlashROM寄存器（FD） |
510字 |
512字 |
2048字 |
|
|
高速處理功能 |
無 |
高速計數、脈沖輸出、外部中斷 |
||
|
定時掃描間隔設置 |
0~99mS |
|||
|
口令保護 |
6位長度ASCII |
|||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
|||

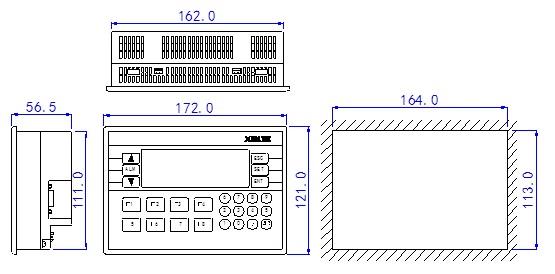

產品外形及尺寸（單位：mm）
