產品說明
信捷MA系列模塊采用RS485通訊口，基于標Modbus通訊協議，具有廣泛使用意義。其型號包括輸入輸出模塊，模擬量輸入模塊，模擬量輸出模塊等，使PLC、觸摸屏、一體機及其它支持Modbus協議的相關設備在溫度，流量，液位、壓力等過程控制系統中得到了廣泛的應用，更好得滿足了實際工業控制的需求。

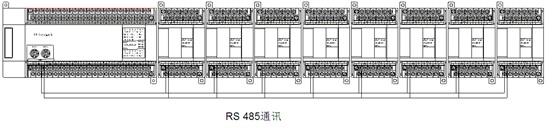

MA系列模塊可通過RS485通訊與PLC、人機界面、一體機等其它設備相連接，一臺設備最多可連接16個MA系列模塊，并在整個系統中處于Modbus從站模式。
具體設備可包括：
信捷XD、XC系列可編程控制器；
信捷TG、TH、TP系列觸摸屏；
信捷OP系列文本顯示器；
其它可作為Modbus主站模式工作設備。
DA模塊型號一覽
|
型 號 |
功 能 |
|
MA-2DA |
2通道10bit高精度模擬量輸出（電流、電壓可選）模塊； 電流輸出：0～20mA、4～20mA可選； 電壓輸出：0～5v、0～10v可選 |
|
MA-4DA |
4通道10bit模擬量輸出（電壓、電流可選）模塊； 電流輸出：0～20mA、4～20mA可選； 電壓輸出：0～5v、0～10v可選 |
一般規格
|
項目 |
規格 |
|
輸入電源電壓 |
DC24V±10% |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5~95% |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
|
項目 |
電壓輸出 |
電流輸出 |
||
|
2DA |
4DA |
2DA |
4DA |
|
|
模擬量輸出范圍 |
0～5V、0～10V （外部負載電阻2KΩ~1MΩ） |
0～20mA、4～20mA （外部負載電阻小于500Ω）- |
||
|
數字輸入范圍 |
10位二進制數（0~1023） |
|||
|
分辨率 |
1/1023(10Bit)；轉換數據以16進制形式存入PLC(10Bit) |
|||
|
綜合精確度 |
0.8% |
|||
|
轉換速度 |
3ms/1通道 |
|||
|
模擬量用電源 |
DC24V±10%，100mA |
|||
產品外形尺寸（單位：mm）
