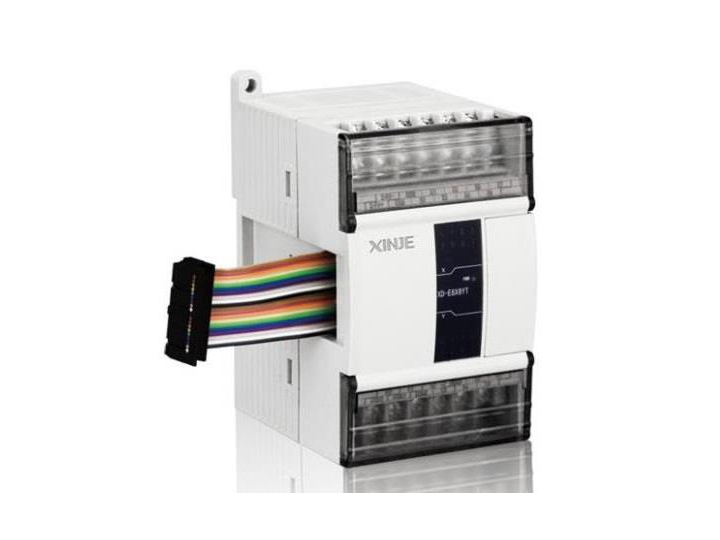

產品特點
XD系列PLC適配模擬量輸入右擴展模塊，包含4、8、12點規格。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V
4~8路14位高精度模擬量輸入
模擬量輸入類型：電壓、電流
特殊型號模擬量輸入為雙極性
每一通道可單獨使能
命名規則
|
1： |
系列名稱 |
XD |
|
2： |
指代擴展模塊 |
E |
|
3： |
模擬量輸入點數 |
4、8、12 |
|
4： |
指代模擬量輸入 |
AD |
|
5： |
模擬量輸入類型 |
A：輸入全部為電流型 |
|
|
|
V：輸入全部為電壓型 |
型號一覽表
|
型 號 |
功 能 |
|
XD-E4AD |
4通道模擬量輸入模塊（14bit）；電流（0~20mA、4~20mA、-20~20mA）、電壓（0~5V、0~10V、-5~5V、-10~10V）可選 |
|
XD-E8AD |
8通道模擬量輸入模塊（14bit）；電流、電壓雙極性輸入； 前4路為電壓（0~5V、0~10V、-5~5V、-10~10V）輸入； 后4路為電流（0~20mA、4~20mA、-20~20mA）輸入 |
|
XD-E8AD-A |
8通道模擬量輸入模塊（14bit）； 電流雙極性輸入（0~20mA、4~20mA、-20~20mA） |
|
XD-E8AD-V |
8通道模擬量輸入模塊（14bit）； 電壓雙極性輸入（0~5V、0~10V、-5~5V、-10~10V） |
|
XD-E12AD-V |
12通道模擬量輸入模塊（14bit）； 電壓雙極性輸入（0~5V、0~10V、-5~5V、-10~10V） |
注意：
（1）8AD/8AD-A/8AD-V模塊的硬件版本需H2.2及以上支持雙極性。
（2）V7以下版本的XD-E4AD模塊不支持-5~5V、-10~10V、-20~20mA范圍。
基本規格
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
|
項目 |
電壓輸入 |
電流輸入 |
|||||
|
4AD |
8AD |
8AD-V |
12AD-V |
4AD |
8AD |
8AD-A |
|
|
模擬量輸入范圍 |
0~5V,0~10V -5~5V,-10~10V |
0~20mA,4~20mA -20~20mA |
|||||
|
最大輸入范圍 |
±15V |
-40～40mA |
|||||
|
數字輸出范圍 |
0~16383或-8192~8191 |
||||||
|
分辨率 |
1/16383（14Bit） |
||||||
|
綜合精確度 |
1% |
||||||
|
轉換速度 |
2ms/通道 |
||||||
|
模擬量用電源 |
DC24V±10%，150mA |
||||||
注意：
（1）8AD/8AD-A/8AD-V模塊的硬件版本需H2.2及以上支持雙極性。
（2）V7以下版本的XD-E4AD模塊不支持-5~5V、-10~10V、-20~20mA范圍。

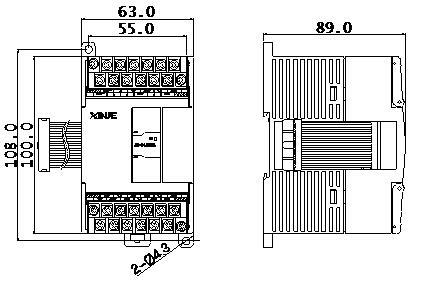

外觀尺寸圖（單位：mm）
