產品說明

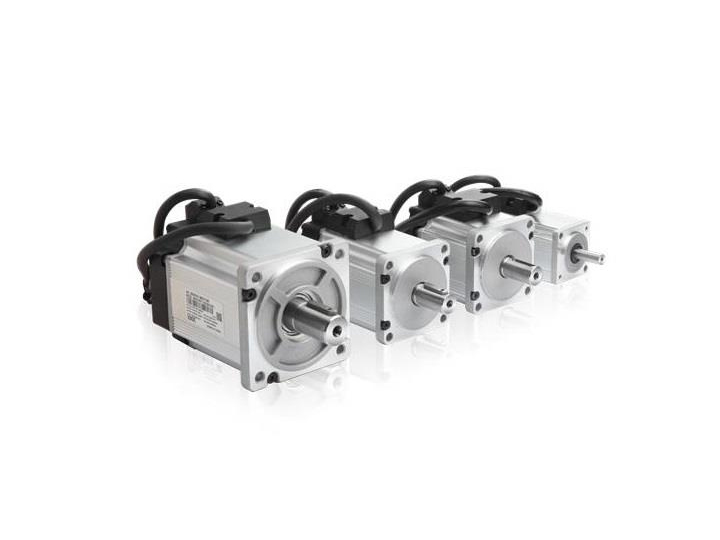

MS5系列伺服專用電機
適配DS5系列15.0KW伺服驅動器

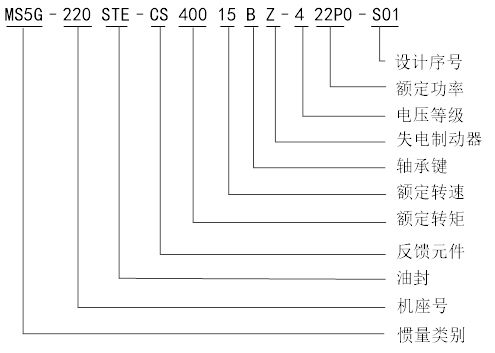

命名規則
|
慣量類別 |
5G |
|
|
機座號 |
220 |
|
|
油封 |
空 |
不帶油封（130ST及以上標 配油封，型號沒有E） |
|
E |
帶油封（僅60ST、80ST系列帶油封的型號命名有區分） |
|
|
反饋元件 |
CS |
單圈17bit磁編絕對值電機 |
|
CM |
多圈17bit磁編絕對值電機 |
|
|
TL |
多圈23bit光編絕對值電機 |
|
|
額定轉矩（N.m） |
480 |
48.0 |
|
960 |
96.0 |
|
|
1400 |
140.0 |
|
|
額定轉速 |
15 |
1500 |
|
軸承鍵 |
A |
無鍵 |
|
B |
帶鍵 |
|
|
失電制動器 |
空 |
無失電制動器 |
|
Z |
帶失電制動器 |
|
|
電壓等級 |
2 |
220V級 |
|
4 |
380V級 |
|
|
功率（KW） |
11P0 |
11 |
|
15P0 |
15 |
|
|
22P0 |
22 |
|
|
設計序號 |
S01 |
序列1 |
規格參數
|
電壓等級 |
三相380V |
||||
|
電機型號 |
-220ST |
5G-220ST |
|||
|
TL70015B□ |
TL96015B□ |
CS/CM140015B□ |
TL140015B□ |
||
|
411P0 |
415P0 |
422P0 |
422P0 |
||
|
電機代碼 |
916A |
916B |
516C |
916C |
|
|
額定功率（KW） |
11 |
15 |
22 |
22 |
|
|
額定電流[mA] |
25500 |
35000 |
45000 |
45000 |
|
|
額定轉速[RPM] |
1500 |
1500 |
1500 |
1500 |
|
|
最高轉速[RPM] |
2300 |
2200 |
1900 |
1900 |
|
|
額定轉矩[Nm] |
70 |
96 |
140 |
140 |
|
|
最大轉矩[Nm] |
175 |
240 |
280 |
280 |
|
|
轉子慣量[10^-7kg.m2] |
120270 |
192000 |
208330 |
208330 |
|
|
慣量類型 |
- |
- |
中 |
中 |
|
|
極對數 |
4 |
4 |
5 |
5 |
|
|
編碼器位數 |
23 |
23 |
17 |
23 |
|
|
編碼器種類 |
光 |
光 |
磁 |
光 |
|
|
電機絕緣等級 |
ClassF(155℃) |
||||
|
防護等級 |
IP65 |
||||
|
使用環境 |
環境溫度 |
-15℃～+40℃ |
|||
|
環境濕度 |
相對濕度<90%(不結露) |
||||

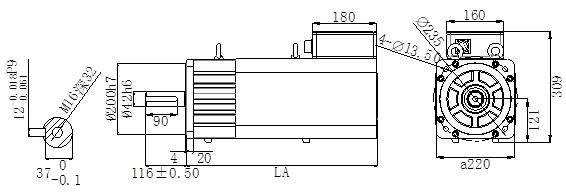

產品尺寸（單位：mm）
|
電機型號 |
LA±1 |
慣量等級 |
|
|
常規 |
帶抱閘 |
||
|
MS5G-220STE-□□40015B-422P0-S01 |
535 |
- |
中慣量 |
|
MS-220STE-TL70015B-411P0-XJ |
454 |
- |
- |
|
MS-220STE-TL96015B-415P0-XJ |
507 |
||
