產品說明

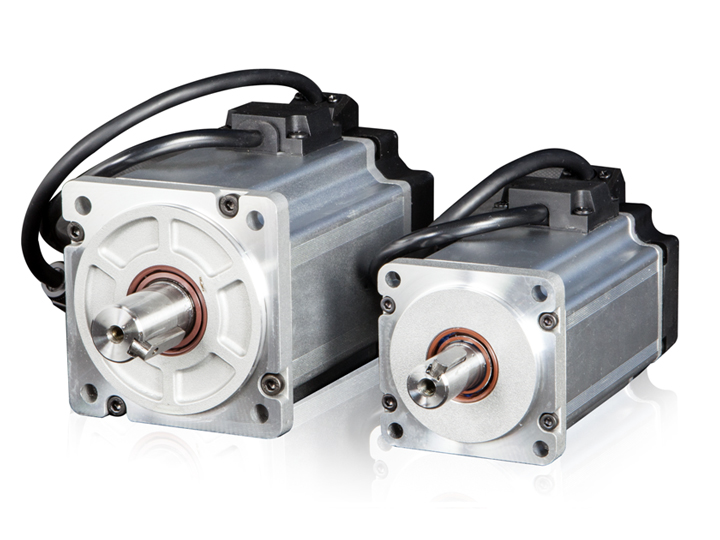

MS6系列伺服專用電機
適配DS5系列0.4KW伺服驅動器
命名規則
|
慣量類別 |
6S、6H |
|
|
機座號 |
60（單位mm） |
|
|
反饋元件 |
CS |
單圈17bit磁編絕對值電機 |
|
CM |
多圈17bit磁編絕對值電機 |
|
|
額定轉速 |
30 |
3000 |
|
軸規格 |
A |
有鍵、無油封、帶螺紋孔 |
|
B |
有鍵、有油封、帶螺紋孔 |
|
|
C |
無鍵、無油封、有螺紋孔 |
|
|
D |
無鍵、有油封、有螺紋孔 |
|
|
失電制動器 |
空 |
無失電制動器 |
|
Z |
帶失電制動器 |
|
|
電機連接件規格
|
1 |
表示電機接頭安普接頭 |
|
2 |
表示電機接頭航插接頭 |
|
|
3 |
表示電機接頭為連接器式樣（IP67專用，研發中） |
|
|
電壓等級 |
2 |
220V級 |
|
功率（KW） |
0P2 |
0.2 |
|
0P4 |
0.4 |
|
規格參數
|
電機型號MS |
單相220V |
||||||
|
6H-60 |
6S-60 |
6H-60 |
|||||
|
CS/CM30B1 |
CS/CM30BZ1 |
CS/CM30B1 |
CS/CM30BZ1 |
CS/CM30B1 |
CS/CM30BZ1 |
||
|
20P2 |
20P4 |
20P4 |
20P4 |
20P4 |
|||
|
電機代碼 |
50B3 |
58B3 |
5005 |
5805 |
50C5 |
58C5 |
|
|
額定功率（KW） |
200 |
0.4 |
|||||
|
額定電流[mA] |
1800 |
2600 |
|||||
|
額定轉速[RPM] |
3000 |
3000 |
|||||
|
最高轉速[RPM] |
6500 |
6500 |
6500 |
6000 |
6500 |
||
|
額定轉矩[Nm] |
0.64 |
1.27 |
|||||
|
最大轉矩[Nm] |
2.24 |
4.445 |
|||||
|
轉子慣量[10^-7kg.m2] |
277 |
295 |
267 |
273 |
520 |
590 |
|
|
慣量類型 |
高 |
低慣量 |
低慣量 |
高慣量 |
高慣量 |
||
|
推薦轉子慣量比 |
30 |
30 |
|||||
|
極對數 |
5 |
5 |
|||||
|
編碼器位數 |
17 |
17 |
|||||
|
編碼器種類 |
磁 |
磁 |
|||||
|
電機絕緣等級 |
ClassF(155℃) |
||||||
|
防護等級 |
IP65 |
||||||
|
使用環境 |
環境溫度 |
-15℃～+40℃(不凍結) |
|||||
|
環境濕度 |
相對濕度<90%(不結露) |
||||||

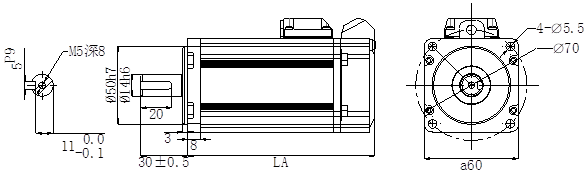

外觀尺寸圖（單位：mm）
|
電機型號 |
LA±1 |
慣量等級 |
|
|
常規 |
帶抱閘 |
||
|
MS6H-60C□30□□-20P2 |
90 |
121 |
高慣量 |
|
MS6H-60C□301B□□-20P4 |
119 |
151 |
高慣量 |
|
MS6S-60C□301B□□-20P4 |
107 |
139 |
低慣量 |
