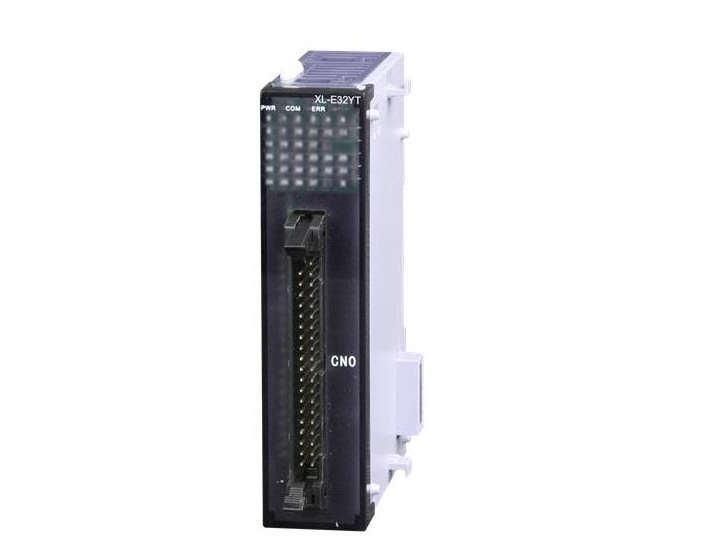

產品特點
XL系列PLC適配開關量輸入輸出右擴展模塊，包含8~32點規格。
XL系列PLC一般可擴展10~16個模塊。
電源規格：DC24V
輸入類型：NPN或PNP型
輸出類型：晶體管（T）或繼電器（R）
命名規則
|
1： |
系列名稱 |
XL：XL系列擴展模塊 |
|
2： |
指代擴展模塊 |
E：表示擴展模塊 |
|
3： |
輸入點數 |
8或16或32 |
|
4：
|
輸入點類型
|
X：表示輸入點為NPN型輸入 PX：表示輸入點為PNP型輸入 |
|
5： |
輸出點數 |
8或16或32 |
|
6： |
輸出形式 |
YT：晶體管輸出 |
|
|
|
YR：繼電器輸出 |
型號一覽表
|
型號 |
輸入輸出 總點數 |
輸入點數（DC24V） |
輸出點數 （R，T） |
|||
|
類型 |
輸入 |
輸出 |
||||
|
繼電器輸出 |
晶體管輸出 |
|||||
|
NPN型 |
- |
XL-E8X8YR |
XL-E8X8YT |
16點 |
8點 |
8點 |
|
XL-E16X |
- |
- |
16點 |
16點 |
- |
|
|
- |
XL-E16YR |
XL-E16YT |
16點 |
- |
16點 |
|
|
- |
- |
XL-E16YT-A |
16點 |
- |
16點 |
|
|
- |
- |
XL-E16X16YT |
32點 |
16點 |
16點 |
|
|
XL-E32X |
- |
- |
32點 |
32點 |
- |
|
|
- |
- |
XL-E32YT |
32點 |
- |
32點 |
|
|
PNP型 |
XL-E16PX |
- |
- |
16點 |
16點 |
- |
|
- |
XL-E8PX8YR |
XL-E8PX8YT |
16點 |
8點 |
8點 |
|
|
- |
- |
XL-E16PX16YT |
32點 |
16點 |
16點 |
|
|
XL-E32PX |
- |
- |
32點 |
32點 |
- |
|
基本規格
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
直接安裝在DIN46277（寬35mm）的導軌上 |
功能說明
|
型 號 |
功 能 說 明 |
|
|
NPN輸入型 |
PNP輸入型 |
|
|
XL-E8X8YR |
XL-E8PX8YR |
8路開關量輸入，8路繼電器輸出 |
|
XL-E8X8YT |
XL-E8PX8YT |
8路開關量輸入，8路晶體管輸出 |
|
XL-E16PX |
16路開關量輸入 |
|
|
XL-E16YR |
- |
16路繼電器輸出 |
|
XL-E16YT |
- |
16路晶體管輸出 |
|
XL-E16YT-A |
- |
16路晶體管輸出（牛角接線端子） |
|
XL-E16X16YT |
XL-E16PX16YT |
16路開關量輸入，16路晶體管輸出 |
|
XL-E32X |
XL-E32PX |
32路開關量輸入 |
|
XL-E32YT |
- |
32路晶體管輸出 |
外觀尺寸圖（單位：mm）

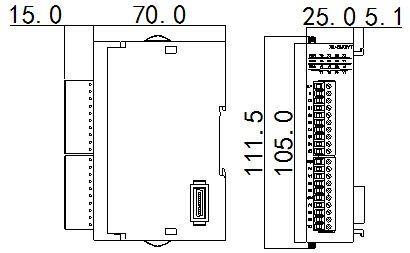

I/O總點數為8~16點模塊：

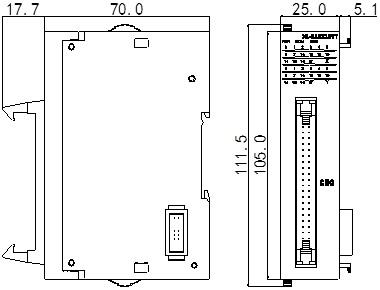

I/O總點數為32點及16YT-A：
