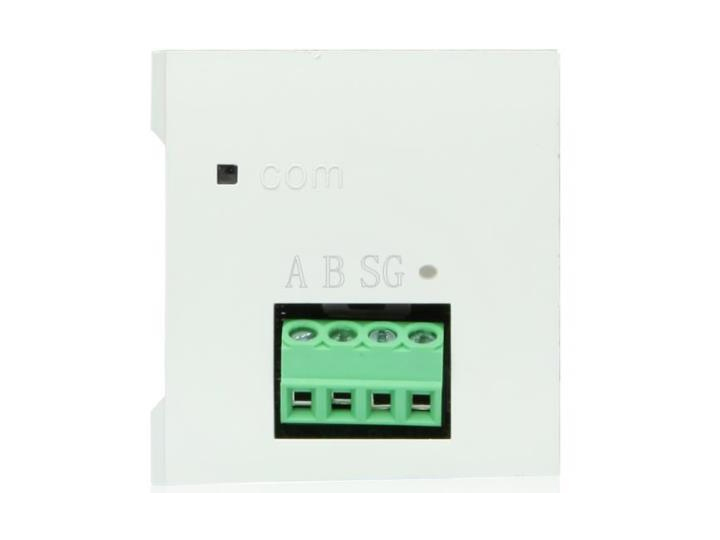

產品特點
XD系列擴展BD板，用于擴展RS485/現場控制總線通訊口。
可用于XD系列PLC之間RS485/現場控制總線通訊使用。
XD系列24點/32點PLC可以擴展1塊BD板，
XD系列48點/60點PLC可以擴展2塊BD板，
XD系列16點PLC不可以擴展BD板。
命名規則
|
1： |
系列名稱 |
XD |
|
2： |
通訊板類型 |
NS：表示RS232通訊BD板 |
|
|
|
NE：表示RS485/現場控制總線/運動控制總線通訊BD板 |
|
|
|
NO：表示RS485/現場控制總線光纖通訊BD板 |
|
3： |
擴展類型 |
BD：表示擴展BD |
型號一覽表
|
型 號 |
功 能 |
|
XD-NS-BD |
XD系列PLC擴展BD，RS-232通訊功能； |
|
XD-NE-BD |
XD系列PLC擴展BD，總線通訊功能，X-NET標準線接口，此BD板還可用作RS485通訊擴展板； |
|
XD-NO-BD |
XD系列PLC擴展BD，總線通訊功能，X-NET光纖接口，此BD板還可用作RS485通訊擴展板； |
基本規格
|
項 目 |
規 格 |
|
安裝方式 |
直接安裝在XD系列PLC本體正上面 |
|
外形尺寸 |
40mm×42mm×14mm |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5~95% |
外觀尺寸圖（單位：mm）
