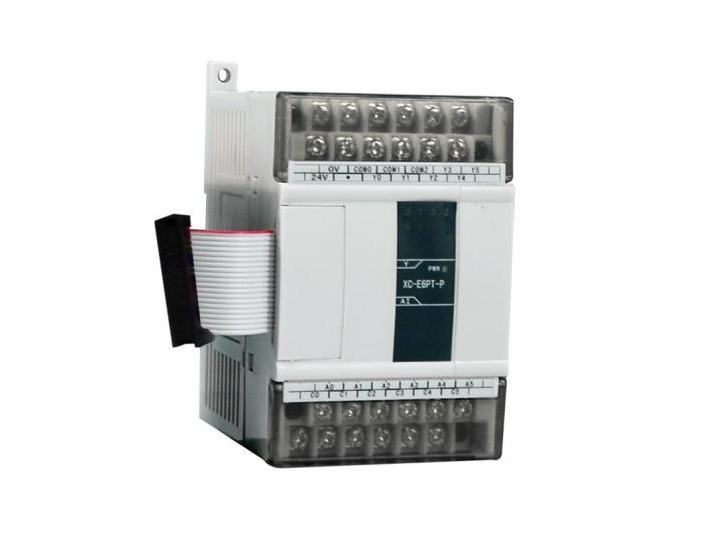

1： |
系列名稱 |
XC |
|
2： |
指代擴展模塊 |
E |
|
3： |
輸入點數 |
8、16、32 |
|
4： |
輸入專用 |
NPN輸入時：X |
|
|
|
PNP輸入時：PX |
|
5： |
輸出點數 |
8、16、32 |
|
6： |
輸出形式 |
YR：繼電器輸出 |
|
|
|
YT：晶體管輸出 |
|
7： |
電源規格 |
空：DC24V |
|
|
|
C：DC24V |
|
|
|
E：AC220V |
|
型號 |
輸入輸出總點數 |
輸入點數（DC24V） |
輸出點數（R，T） |
|||
|
|
輸入 |
輸出 |
||||
|
繼電器輸出 |
晶體管輸出 |
|||||
|
N P N 型 |
XC-E8X |
- |
- |
8點 |
8點 |
- |
|
- |
XC-E8YR |
XC-E8YT |
8點 |
- |
8點 |
|
|
- |
XC-E8X8YR |
XC-E8X8YT |
16點 |
8點 |
8點 |
|
|
XC-E16X |
- |
- |
16點 |
16點 |
- |
|
|
- |
XC-E16YR |
XC-E16YT |
16點 |
- |
16點 |
|
|
- |
XC-E16X16YR-E |
XC-E16X16YT-E |
32點 |
16點 |
16點 |
|
|
- |
XC-E16X16YR-C |
XC-E16X16YT-C |
32點 |
16點 |
16點 |
|
|
XC-E32X-E |
- |
- |
32點 |
32點 |
- |
|
|
XC-E32X-C |
- |
- |
32點 |
32點 |
- |
|
|
- |
XC-E32YR-E |
XC-E32YT-E |
32點 |
- |
32點 |
|
|
- |
XC-E32YR-C |
- |
32點 |
- |
32點 |
|
|
P N P 型 |
- |
- |
- |
8點 |
8點 |
- |
|
- |
- | - |
16點 |
8點 |
8點 |
|
|
- |
- |
- |
16點 |
16點 |
- |
|
|
- |
- |
- |
32點 |
16點 |
16點 |
|
|
- |
XC-E16PX16YR-C |
XC-E16PX16YT-C |
32點 |
16點 |
16點 |
|
|
- |
- |
- |
32點 |
32點 |
- |
|
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
8通道晶體管輸出
|
型 號 |
功 能 說 明 |
|
|
NPN輸入型 |
PNP輸入型 |
|
|
XC-E8X |
XC-E8PX |
8通道開關量輸入，DC22~26V供電 |
|
XC-E8YR |
- |
8通道繼電器輸出 |
|
XC-E8YT |
- |
|
|
XC-E8X8YR |
XC-E8PX8YR |
8通道開關量輸入，8通道繼電器輸出，DC22~26V供電 |
|
XC-E8X8YT |
XC-E8PX8YT |
8通道開關量輸入，8通道晶體管輸出，DC22~26V供電 |
|
XC-E16X |
XC-E16PX |
16通道開關量輸入，DC22~26V供電 |
|
XC-E16YR |
- |
16通道繼電器輸出 |
|
XC-E16YT |
- |
16通道晶體管輸出 |
|
XC-E16X16YR-E |
- |
16通道開關量輸入，16通道繼電器輸出，AC90~265V供電 |
|
XC-E16X16YT-E |
- |
16通道開關量輸入，16通道晶體管輸出，AC90~265V供電 |
|
XC-E16X16YR-C |
- |
16通道開關量輸入，16通道繼電器輸出，DC22~26V供電 |
|
XC-E16X16YT-C |
- |
16通道開關量輸入，16通道晶體管輸出，DC22~26V供電 |
|
XC-E32X-E |
XC-E32PX-E |
32通道開關量輸入，AC90~265V供電 |
|
XC-E32X-C |
- |
32通道開關量輸入，DC22~26V供電 |
|
XC-E32YR-E |
- |
32通道繼電器輸出，AC90~265V供電 |
|
XC-E32YR-C |
- |
32通道晶體管輸出，DC22~26V供電 |
|
XC-E32YT-E |
- |
32通道繼電器輸出，AC90~265V供電 |

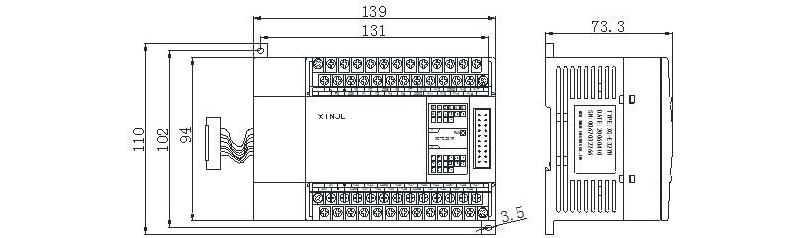

外觀尺寸圖（單位：mm）
